Blechteil: gebogener Gehäusedeckel mit Abwicklung und Werkstattzeichnung

Ein Gehäusedeckel aus Blech als gebogenes 3D-Modell (STEP), dazu die Abwicklung als DXF mit Biegelinien und die Werkstattzeichnung als PDF und DXF. Die Abwicklung wurde gegen eine eigene Rechnung nach DIN 6935 geprüft.

Musterarbeit (Demo), kein Kundenauftrag. Gebaut als Probeaufgabe mit erfundenen Beispieldaten; die Prüfzahlen unten stammen aus dem automatischen Prüflauf und sind nicht geschönt.

Was gebaut wurde

Gebogenes Blechteil als STEP-Modell, in zwei CAD-Programmen als gültiger Körper gelesen

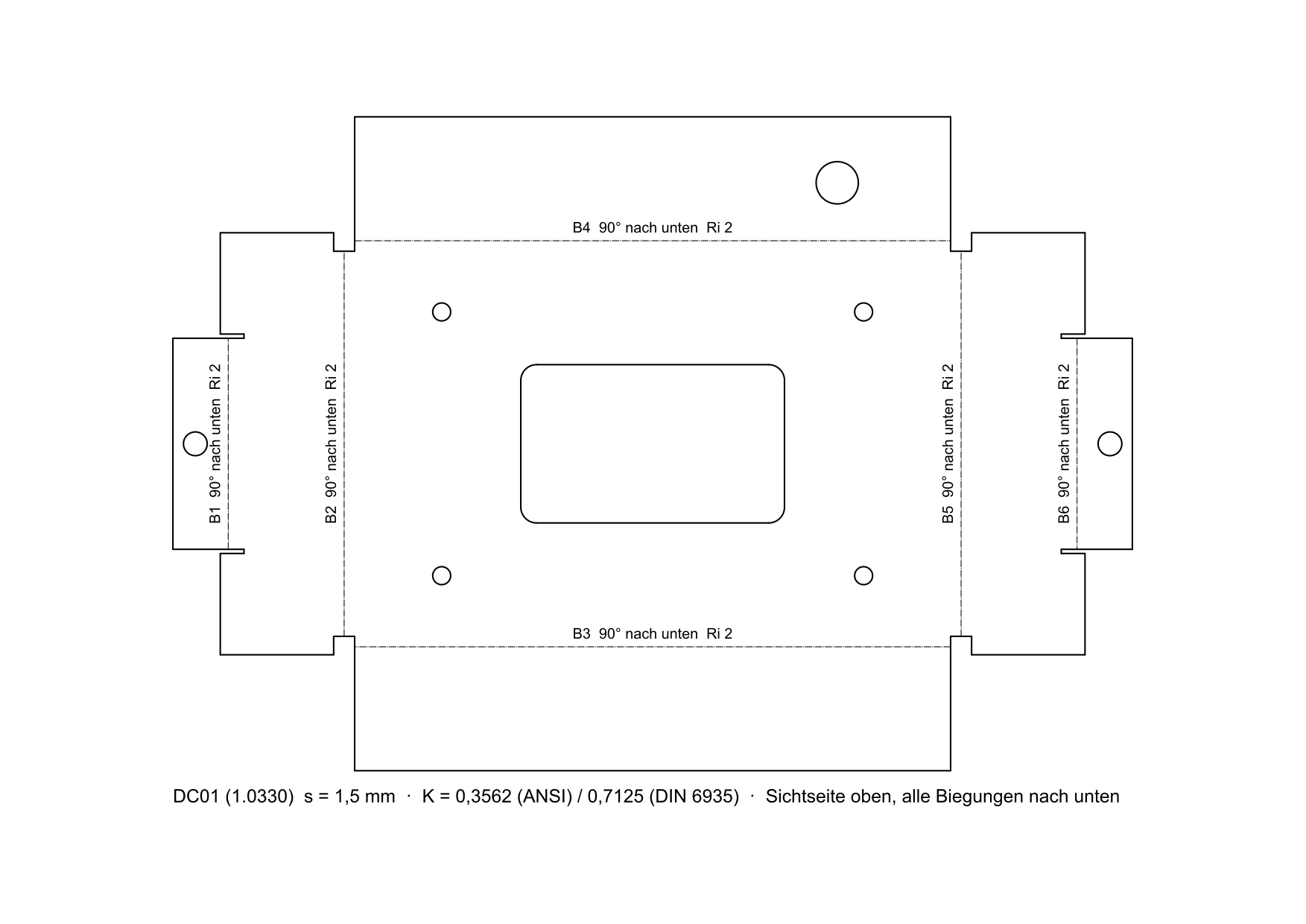

Abwicklung als DXF mit eigener Ebene für die Biegelinien
Werkstattzeichnung als PDF und DXF
Teil erfunden; bei Kundenarbeit Maße, Werkstoff und Kantbank aus Ihren Angaben

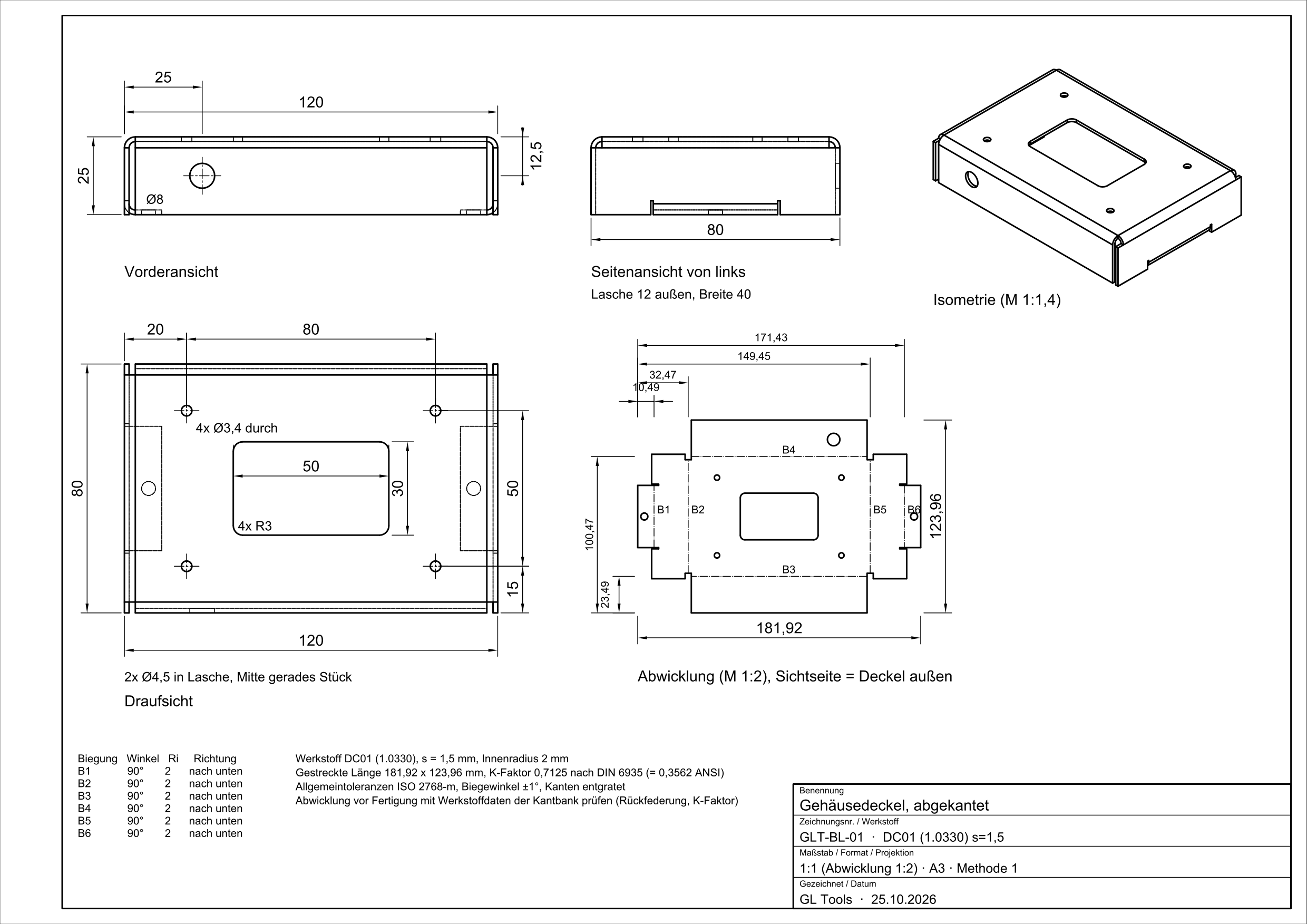

Bildschirmfoto aus dem Prüflauf: Blechteil: gebogener Gehäusedeckel mit Abwicklung und Werkstattzeichnung

deckel.step herunterladen abwicklung.dxf herunterladen zeichnung.pdf herunterladen zeichnung.dxf herunterladen

Wie geprüft wurde

Automatischer Prüflauf vom 25.10.2026, aus dem Protokoll (Testdaten erfunden, Zahlen gemessen):

Gehaeusedeckel 120x80x25 mm, s=1.5 ri=2.0, 6 Kantungen (U + 2 Waende + 2 Laschen), 8 Durchbrueche, mit FreeCAD SheetMetal headless
STEP in FreeCAD und build123d gueltig, 25913.2 mm3
Abwicklung 181.924 x 123.962 mm = eigene Rechnung (k DIN 6935 0.7125, BA 3.981) 181.924 x 123.962

Grenzen

Was diese Probe nicht abdeckt, steht hier, damit niemand mehr erwartet:

Blechteile mit 90-Grad-Kantungen (Deckel, Winkel, U-Profile, Gehaeuse, Laschen) aus FreeCAD SheetMetal: STEP gebogen, Abwicklung als DXF mit Biegelinien-Layer, Werkstattzeichnung PDF/DXF
K-Faktor nach DIN 6935 aus ri/s gerechnet - keine Fertigungsfreigabe ohne Werkstoff-/Kantbankdaten des Kunden (Rueckfederung, Werkzeug, tatsaechlicher K-Faktor), Abwicklung muss die Werkstatt …
Keine Festigkeitsrechnung, keine Umformsimulation, keine Sicken/Praegungen/Tiefziehteile, keine Schweisskonstruktion, keine nativen SolidWorks-/Inventor-Blechdateien
Klassischer SheetMetal-Abwickler (der neue braucht networkx, das nicht installiert ist); Ecken offen, keine automatisch berechneten Eckfreistiche an Kantungen, die aneinanderstossen
