Abgleich Zeichnung und ERP-Stückliste: DXF-Blätter gegen BOM
Mehrere DXF-Zeichnungsblätter wurden mit der Stückliste aus dem ERP verglichen: Positionen, Mengen, Benennungen und Normen. Jede eingebaute Abweichung wurde gefunden und in der Zeichnung markiert.
Musterarbeit (Demo), kein Kundenauftrag. Gebaut als Probeaufgabe mit erfundenen Beispieldaten; die Prüfzahlen unten stammen aus dem automatischen Prüflauf und sind nicht geschönt.
Was gebaut wurde
- Blockreferenzen, Positionsballons und Zeichnungsstückliste aus den DXF-Blättern gelesen
- Vergleich mit der ERP-Stückliste: fehlend, Menge, Norm, Benennung, doppelt
- Abweichungen als Tabelle und rot markiert in einer Kopie der Zeichnung
abweichungen.xlsx herunterladen zeichnung-stueckliste-demo.zip herunterladen
Gelesen wird DXF; DWG braucht vorher eine Umwandlung. Maße, Toleranzen und Geometrie werden nicht geprüft.
Wie geprüft wurde
Automatischer Prüflauf vom 22.10.2026, aus dem Protokoll (Testdaten erfunden, Zahlen gemessen):
- 3 DXF-Blaetter (41 Blockreferenzen mit 3 Tag-Varianten, 17 Ballons als Kreis+TEXT/MULTILEADER/Kreis+MTEXT, Zeichnungsstueckliste 15 Zeilen, Schriftfeld) gegen ERP-BOM (XLSX = CSV, 16 Zeilen): 7/7 eingebaute Abweichungen gefunden (fehlend, Menge 7: 6 statt 4, Norm, Benennung, nur ERP, doppelt
Grenzen
Was diese Probe nicht abdeckt, steht hier, damit niemand mehr erwartet:
- Nur DXF wird gelesen; DWG erst nach Umwandlung in DXF (z. B. ODA File Converter) - die Umwandlung selbst ist nicht Teil der Probe
- Gescannte PDF-/Papierzeichnungen brauchen OCR fuer Ballons und Stueckliste; das ist unsicher (Ziffern in Kreisen, schraege Fuehrungslinien) und waere nur eine Vorpruefung mit Handkontrolle
- Masse, Toleranzen, Passungen, Oberflaechen und die Geometrie selbst werden NICHT geprueft - nur Positionen, Mengen, Benennungen und Normbezeichnungen
- Menge von Normteilen = Anzahl Blockreferenzen ueber alle Blaetter; zeigt eine Zeichnung dasselbe Teil in mehreren Ansichten als eigenen Block, muss die Ansichtsebene einmal benannt und …
- Eigenteile ohne Block: Menge aus der Zeichnungsstueckliste (nicht aus der Geometrie gezaehlt); verschachtelte Bloecke (Unterbaugruppen) und dynamische Bloecke sind nicht abgedeckt
- Zeichnungsstueckliste als Linien + TEXT gelesen; ACAD_TABLE-Objekte und Tabellen als Bild nicht abgedeckt; Spaltenkoepfe ueber eine Synonymliste, exotische Koepfe einmal von Hand zuordnen
- Bei doppelter Positionsnummer im ERP wird nur DOPPELT_ERP gemeldet, nicht zusaetzlich Menge/Norm verglichen - welche Zeile gilt, ist eine fachliche Entscheidung
- Normvergleich textuell nach Normalisierung (Leerzeichen, x/×, Bindestriche, Gross/Klein); gleichwertige Normen (DIN 912 = ISO 4762) werden als Abweichung gemeldet, nicht stillschweigend …
Abweichungen
# Abgleich Zeichnung / ERP-Stueckliste: SV-200-000 Spannvorrichtung SV-200
3 Blaetter, 41 Blockreferenzen mit Position, 17 Ballons, 15 Zeilen Zeichnungsstueckliste; ERP: 16 Zeilen.
## Abweichungen (7)
| Nr | Typ | Pos | Zeichnung | ERP | Hinweis | Blatt |
|---|---|---|---|---|---|---|
| A01 | ZEICHNUNG_WIDERSPRUCH | 12 | Tabelle 8 | | Zeichnungsstueckliste 8, Blockreferenzen 10 | 1 |
| A02 | BENENNUNG | 3 | Spannhebel | Klemmhebel | Benennung verschieden | 1 |
| A03 | MENGE | 7 | 6 | 4 | Zeichnung 6 Stk, ERP 4 Stk | 1 |
| A04 | NORM | 9 | ISO 4032 M8 | ISO 4032 - M10 | Norm/Sachnummer verschieden | 2 |
| A05 | FEHLT_IN_ERP | 11 | 1 x Sicherungsring DIN 471 16x1 | - | Position in der Zeichnung, nicht in der ERP-Stueckliste | 3 |
| A06 | DOPPELT_ERP | 14 | | Senkschraube ISO 10642 M5x12 (4) | Senkschraube ISO 10642 M5x16 (4) | Positionsnummer 2x in der ERP-Stueckliste | 1 |
| A07 | NUR_IN_ERP | 16 | - | 1 x Typenschild SV-200-016 | Position nur in der ERP-Stueckliste | 1 |
## Zaehlung je Position
| Pos | Bloecke | Ballons | Tabelle | Menge |
|---|---|---|---|---|
| 1 | 0 | 1 | 1 | 1 |
| 2 | 0 | 1 | 1 | 1 |
| 3 | 0 | 1 | 1 | 1 |
| 4 | 0 | 1 | 2 | 2 |
| 5 | 0 | 1 | 1 | 1 |
| 6 | 0 | 1 | 1 | 1 |
| 7 | 6 | 2 | 6 | 6 |
| 8 | 8 | 1 | 8 | 8 |
| 9 | 4 | 1 | 4 | 4 |
| 10 | 4 | 1 | 4 | 4 |
| 11 | 1 | 1 | 1 | 1 |
| 12 | 10 | 2 | 8 | 10 |
| 13 | 2 | 1 | 2 | 2 |
| 14 | 4 | 1 | 4 | 4 |
| 15 | 2 | 1 | 2 | 2 |

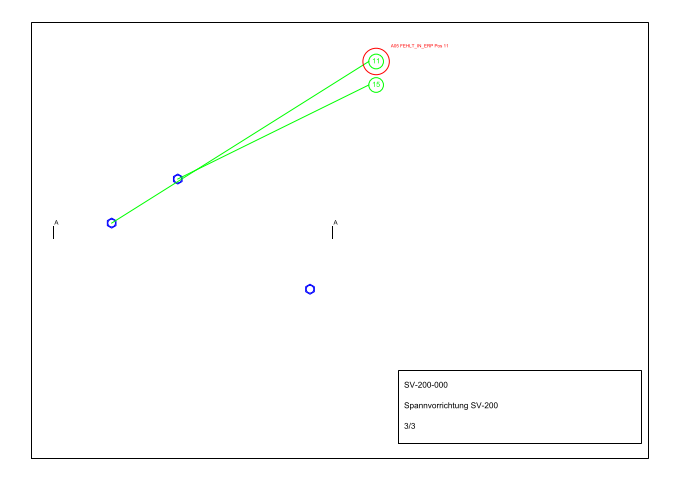

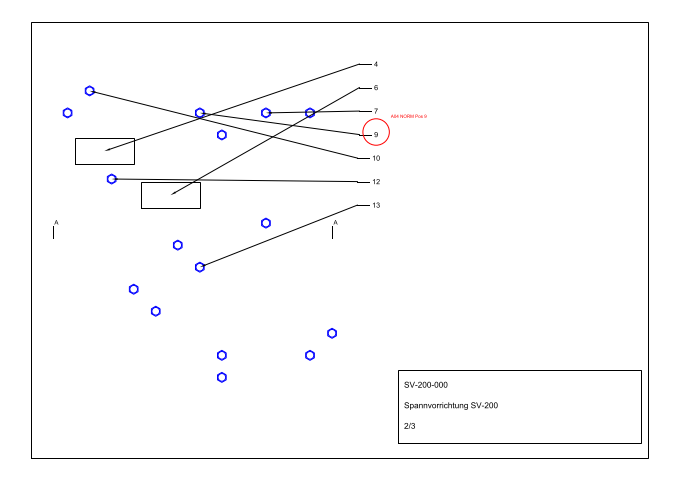

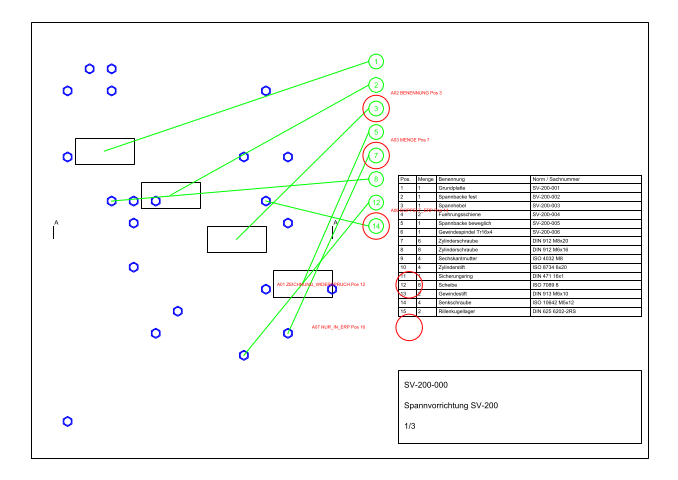

Markierte Kopien: blatt1_markiert.dxf ... (Ebene ABWEICHUNG, rote Kreise), Vorschau PNG/SVG.
## Grenzen
- Nur DXF wird gelesen; DWG erst nach Umwandlung in DXF (z. B. ODA File Converter) - die Umwandlung selbst ist nicht Teil der Probe
- Gescannte PDF-/Papierzeichnungen brauchen OCR fuer Ballons und Stueckliste; das ist unsicher (Ziffern in Kreisen, schraege Fuehrungslinien) und waere nur eine Vorpruefung mit Handkontrolle
- Masse, Toleranzen, Passungen, Oberflaechen und die Geometrie selbst werden NICHT geprueft - nur Positionen, Mengen, Benennungen und Normbezeichnungen
- Menge von Normteilen = Anzahl Blockreferenzen ueber alle Blaetter; zeigt eine Zeichnung dasselbe Teil in mehreren Ansichten als eigenen Block, muss die Ansichtsebene einmal benannt und ausgeschlossen werden
- Eigenteile ohne Block: Menge aus der Zeichnungsstueckliste (nicht aus der Geometrie gezaehlt); verschachtelte Bloecke (Unterbaugruppen) und dynamische Bloecke sind nicht abgedeckt
- Zeichnungsstueckliste als Linien + TEXT gelesen; ACAD_TABLE-Objekte und Tabellen als Bild nicht abgedeckt; Spaltenkoepfe ueber eine Synonymliste, exotische Koepfe einmal von Hand zuordnen
- Bei doppelter Positionsnummer im ERP wird nur DOPPELT_ERP gemeldet, nicht zusaetzlich Menge/Norm verglichen - welche Zeile gilt, ist eine fachliche Entscheidung
- Normvergleich textuell nach Normalisierung (Leerzeichen, x/×, Bindestriche, Gross/Klein); gleichwertige Normen (DIN 912 = ISO 4762) werden als Abweichung gemeldet, nicht stillschweigend gleichgesetzt
